用于 RPI5 的 LAFVIN M.2 NVMe 固态硬盘适配器

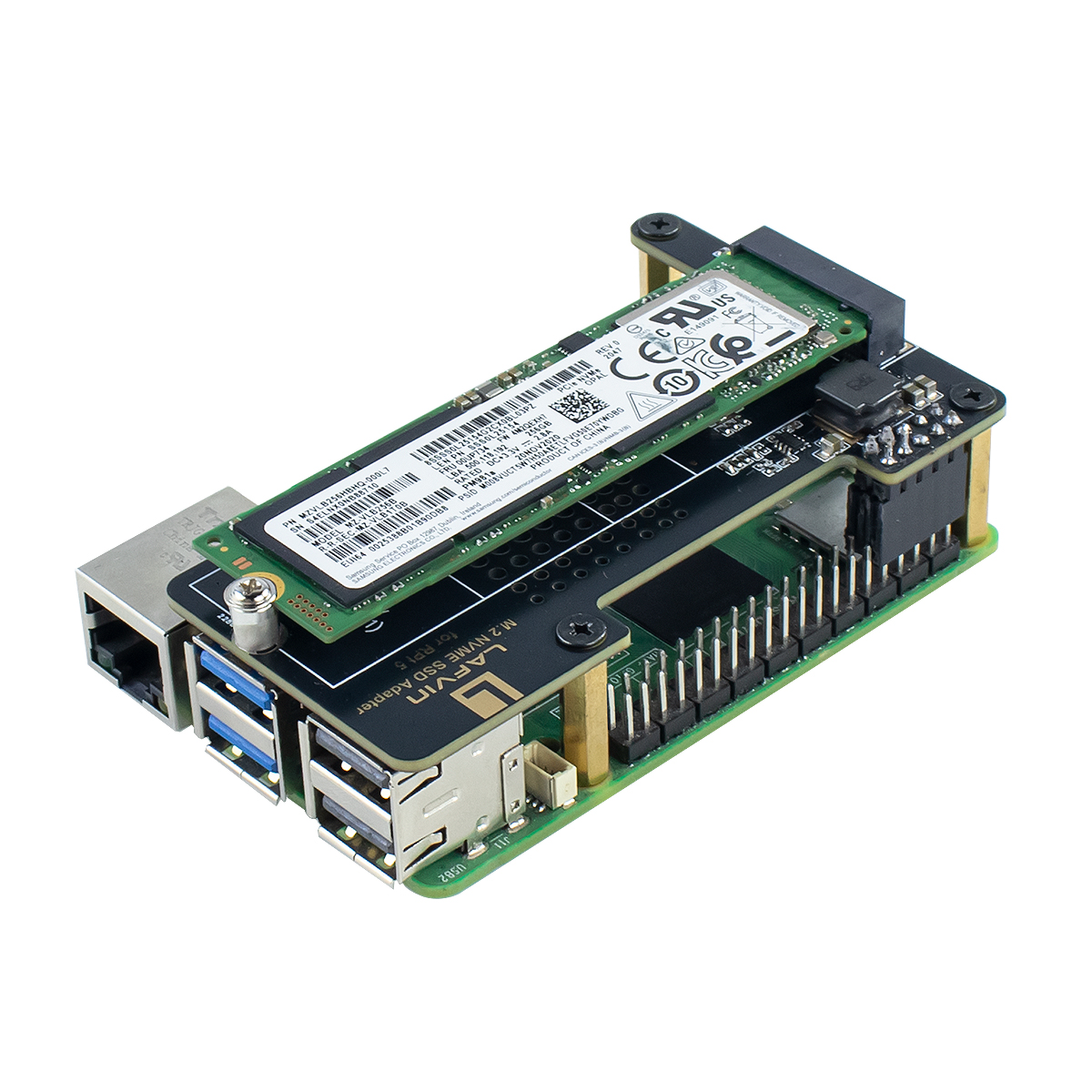

_images/main.jpg — *LAFVIN M.2 NVMe SSD 适配器*

导言

LAFVIN M.2 NVMe SSD 适配器是专为 Raspberry Pi 5 设计的 NVMe M.2 SSD PCIe 外围板 (PIP)。它利用 Pi 5 的 PCIe 接口连接 NVMe M.2 SSD（兼容 2230、2242、2260、2280 尺寸，支持 PCIe Gen3），实现快速数据传输和高速系统启动。

LAFVIN M.2 NVMe 固态硬盘适配器板符合标准 Raspberry Pi HAT 尺寸，支持四种常见的 NVMe 固态硬盘尺寸：2230、2242、2260 和 2280。该套件包括固态硬盘安装螺丝，用户可以根据需要轻松安装不同尺寸的固态硬盘。

特点

专为 Raspberry Pi 5 设计： 为最新的 Raspberry Pi 5 单板计算机完美定制。
NVMe 支持： 支持安装 2230、2242、2260 和 2280 格式的 M Key 和 B+M Key M.2 NVMe 固态硬盘。包括定制的 CNC SSD 安装螺钉，无需焊接。
支持 PCIe： 支持 PCIe x1 接口，兼容 Gen2 和 Gen3 标准。
优化散热： 板载通风孔可促进空气流通，增强散热效果。
摄像头/显示器 FPC 开孔： PCB 上预留了开口，以便为两根显示器或摄像头 FPC 电缆布线。
镀金印刷电路板： 采用浸金工艺制造，具有卓越的电气性能和耐用性。
超短 PCIe 路由： 优化的 PCIe 短信号路由可确保更可靠、更快速的传输，完全满足 PCIe Gen3 信号要求。

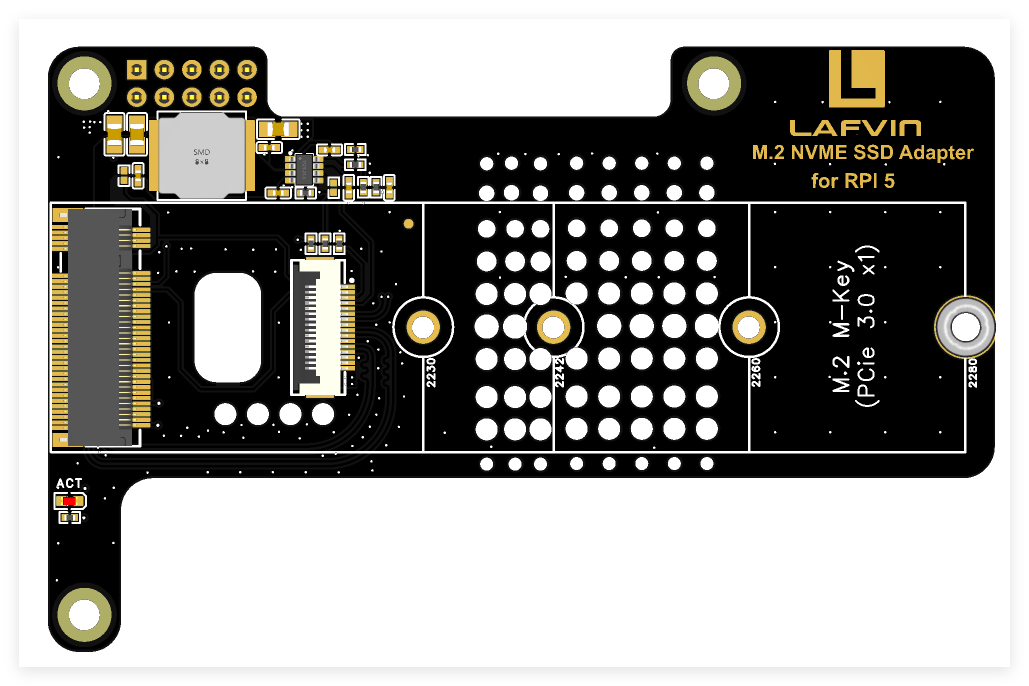

LED 指示灯： 具有板载 LED 指示灯（”ACT”）），用于显示 M.2 固态硬盘的活动状态。
M.2 标准电源系统： 集成了一个高效稳压器，可为 3.3V 电源轨提供高达 3A 的电流，符合 M.2 (NGFF) 电源规格。

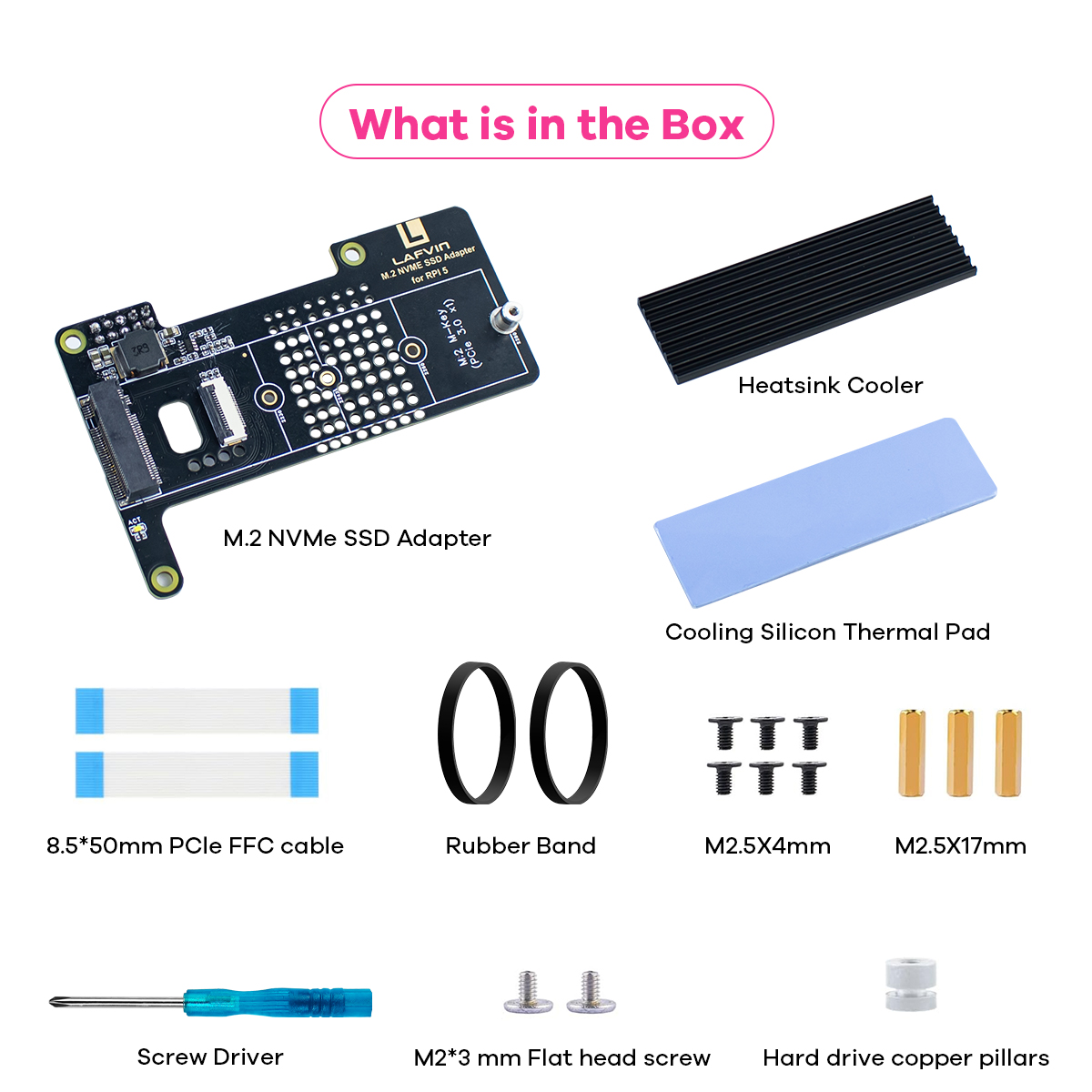

包含的所有必要配件： 套件包含一条 FPC PCIe 带状电缆、M2 和 M2.5 螺钉、支座、固态硬盘安装支座以及一个 M.2 固态硬盘散热套件（包括散热片和散热垫）。

应用场景

扩展存储： 为 Raspberry Pi 提供高速、大容量的额外存储空间。
系统启动磁盘： 使用固态硬盘作为 Raspberry Pi 5 的主系统磁盘，体验超快的启动时间和响应速度。

备注

除 Raspberry Pi 5 电路板、SD 卡和 M.2 NVMe 固态硬盘本身外，套件还包括所有必要的配件。
